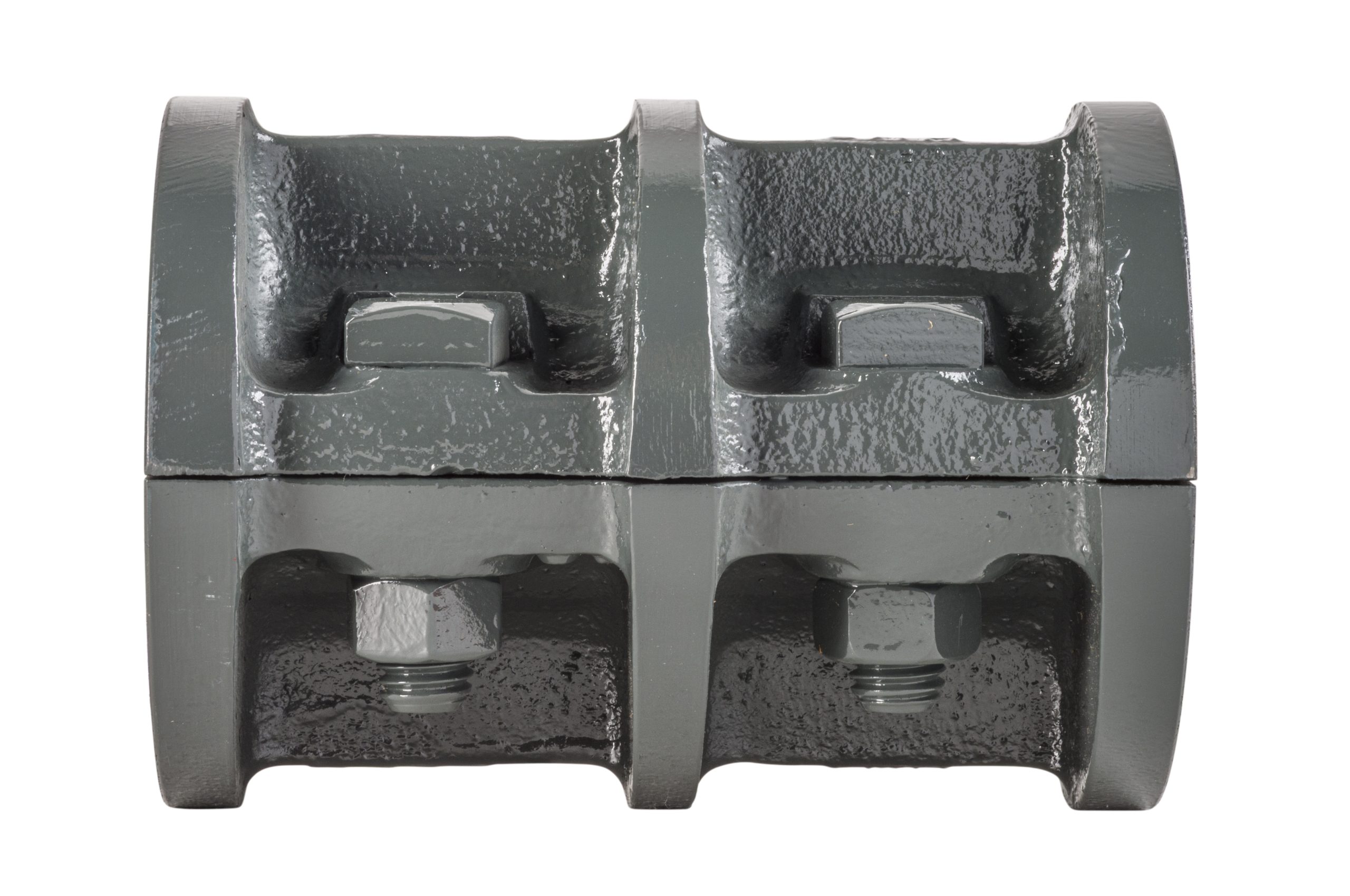

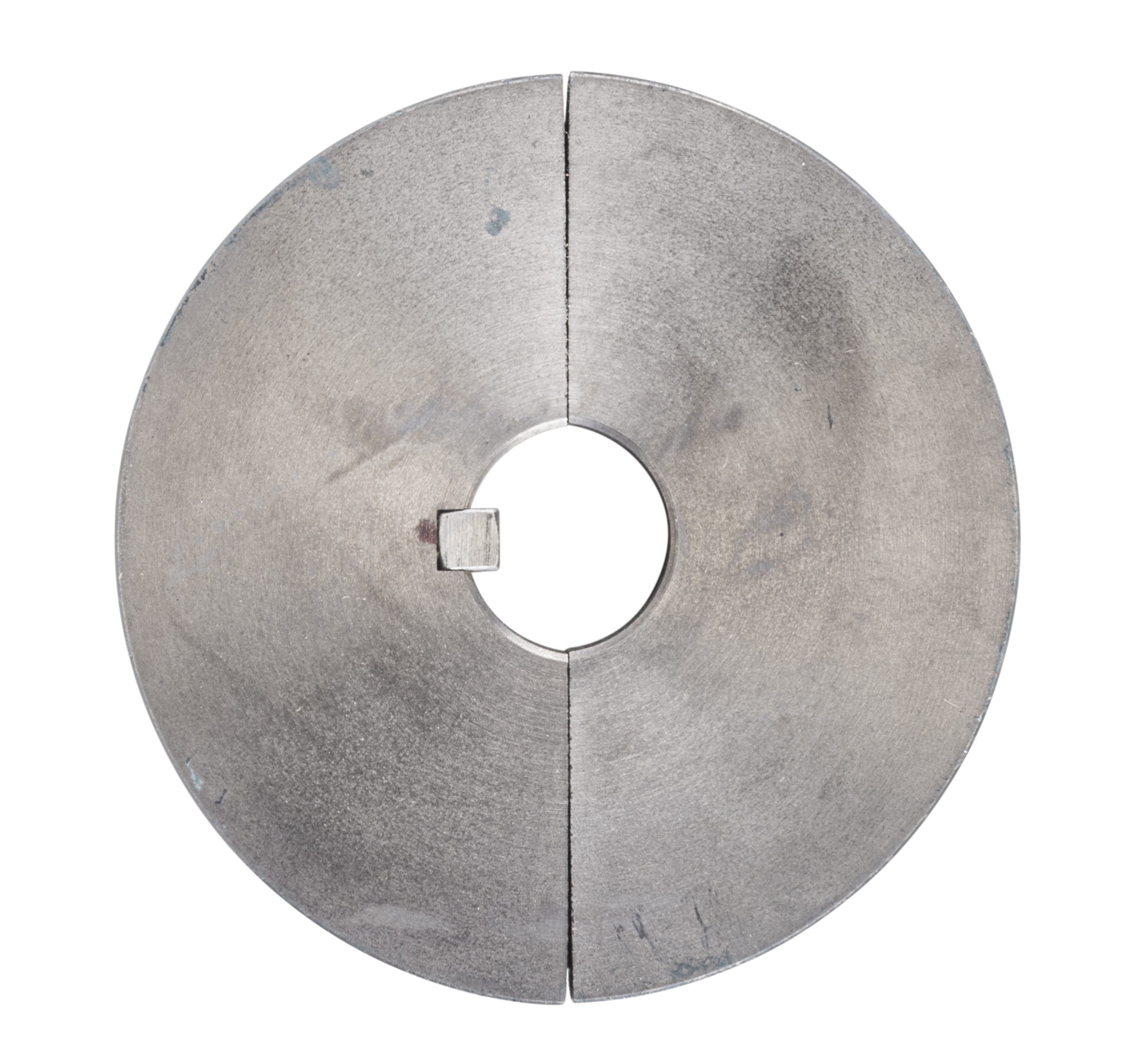

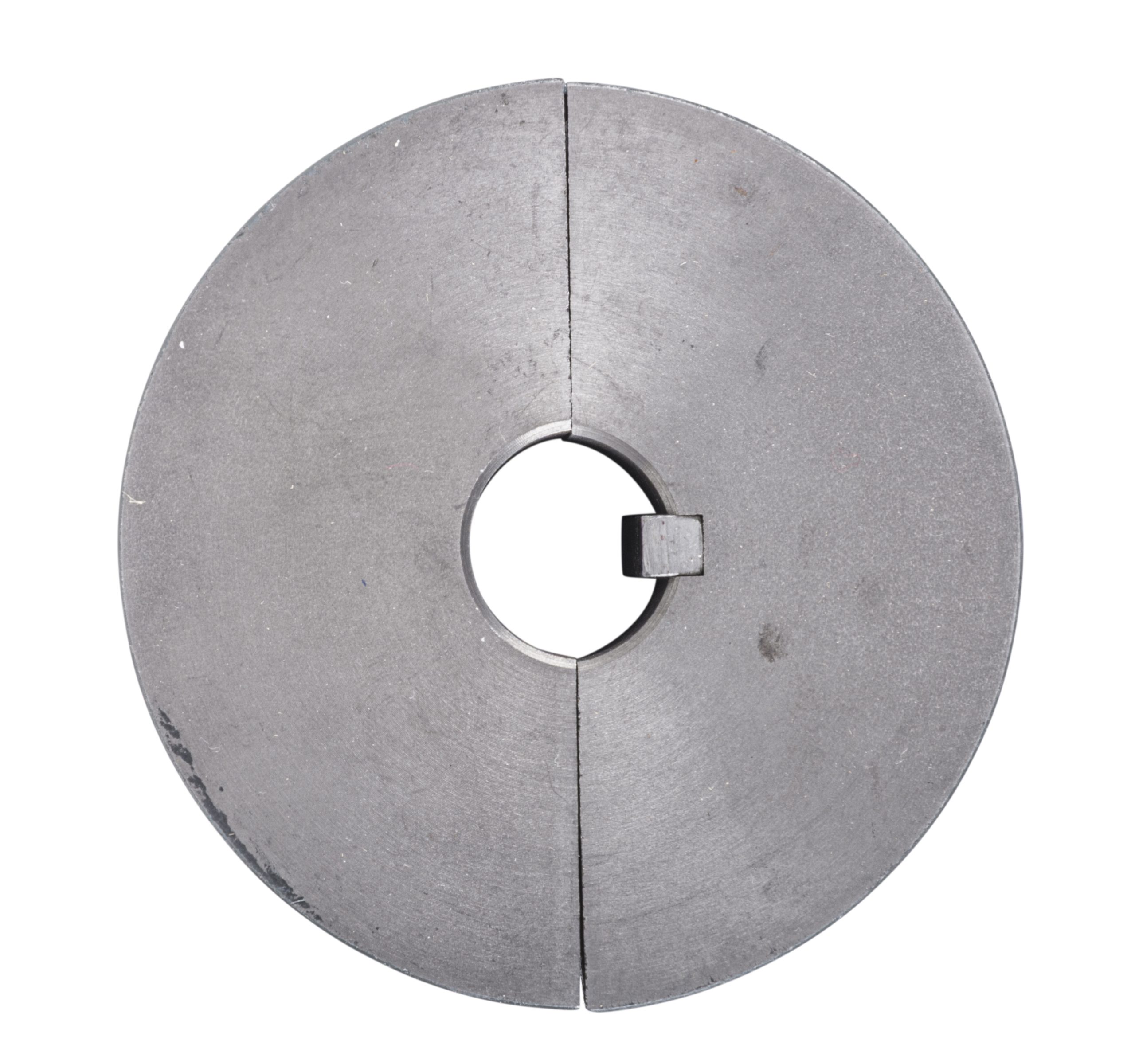

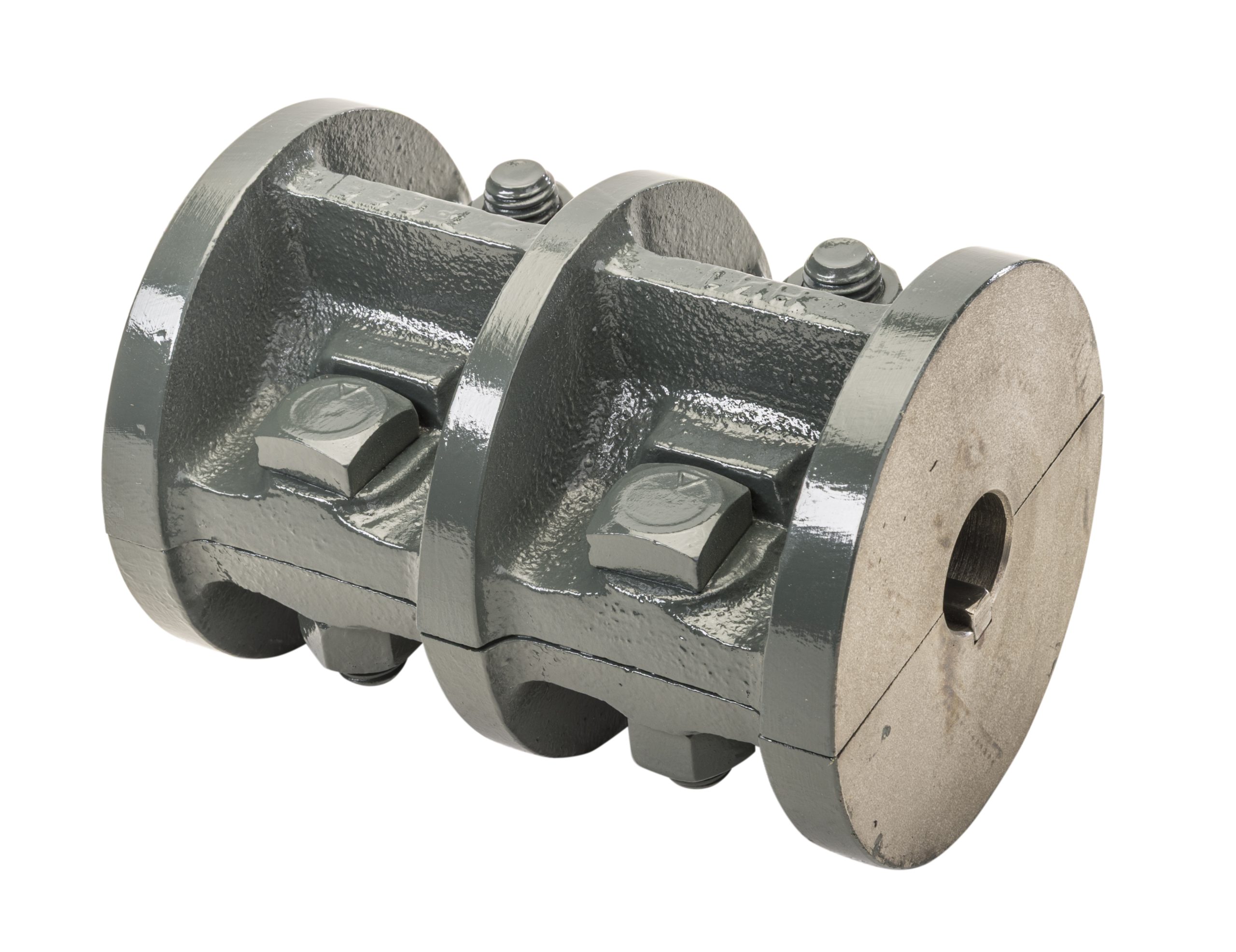

Clamp couplings are used when ease of installation and removal is advantageous. Pulleys and bearings do not need to be removed for replacement. The coupling is bored with shims in place which are removed for installation enabling a clamp fit on the shaft over a straight key.
Sizes not listed – Reducers – Special Keyways – Metric Bores – Ductile Iron or Steel – Made to order – Priced upon request.

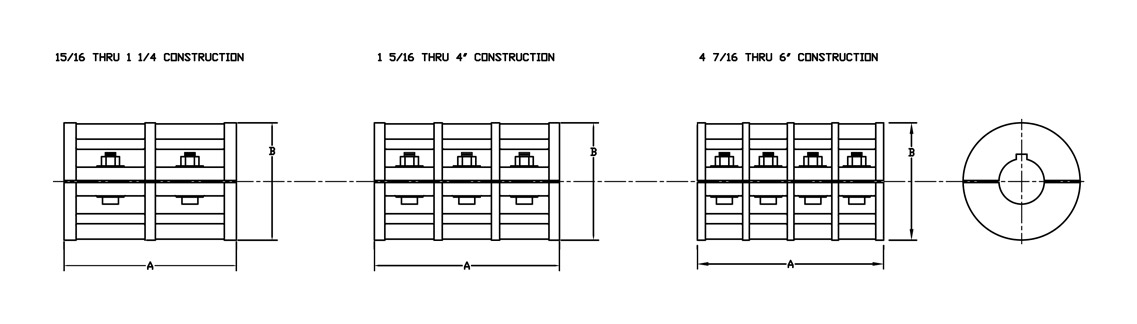

Part Number | Shaft Size (in.) | Wt. | App. Wt. | Wt. (Oz.) | A (in.) | AA (in.) | B (in.) | BB (in.) | Bolts Size (in.) | C (in.) | CC (in.) | D (in.) | D (Min.) (in.) | D (Max.) (in.) | E (in.) | F (in.) | F Bolt (in.) | F Dia. Bolt (in.) | F Screw (in.) | G (in.) | H (in.) | Inside Dia. (in.) | J (in.) | K (in.) | Keyway Size (in.) | L (in.) | Length (in.) | M (in.) | N (in.) | Number of Bolts | Outside Dia. (in.) | P (in.) | Pipe Tap | Q (in.) | R (in.) | S (in.) | Set Screw (in.) | T (in.) | V (in.) | W (in.) | Width (in.) | Y (in.) | Press No. | Shipping Wt. (lbs.) | Dia. of Work (in.) | Capacity Over Table (in.) | Capacity Over Plate (in.) | Size of Ram (in.) | Leverage Ratio | App. Tons Press. | Height of Press (in.) | Largest Arbor (in.) | Base Dimensions (in.) | Size of Rolls | Number of Rolls | Split Outer Race |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
15⁄16 | 9 | 5 3⁄8 | 4 | 4 | 4 | 0.25 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 | 9 | 5 3⁄8 | 4 | 4 | 4 | 0.25 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 1⁄8 | 12 | 6 1⁄4 | 4 1⁄4 | 4 1⁄4 | 4 1⁄4 | 0.25 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 3⁄16 | 12 | 6 1⁄4 | 4 1⁄4 | 4 1⁄4 | 4 1⁄4 | 0.25 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 1⁄4 | 12 | 6 1⁄4 | 4 1⁄4 | 4 1⁄4 | 4 1⁄4 | 0.25 | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 5⁄16 | 15.5 | 7 1⁄8 | 4 1⁄2 | 4 1⁄2 | 4 1⁄2 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 3⁄8 | 15.5 | 7 1⁄8 | 4 1⁄2 | 4 1⁄2 | 4 1⁄2 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 7⁄16 | 15.5 | 7 1⁄8 | 4 1⁄2 | 4 1⁄2 | 4 1⁄2 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 1⁄2 | 15.5 | 7 1⁄8 | 4 1⁄2 | 4 1⁄2 | 4 1⁄2 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 5⁄8 | 24 | 8 1⁄4 | 5 1⁄8 | 5 1⁄8 | 5 1⁄8 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 11⁄16 | 24 | 8 1⁄4 | 5 1⁄8 | 5 1⁄8 | 5 1⁄8 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 3⁄4 | 24 | 8 1⁄4 | 5 1⁄8 | 5 1⁄8 | 5 1⁄8 | 0.375 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 7⁄8 | 29 | 8 5⁄8 | 5 1⁄2 | 5 1⁄2 | 5 1⁄2 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
1 15⁄16 | 29 | 8 5⁄8 | 5 1⁄2 | 5 1⁄2 | 5 1⁄2 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 | 29 | 8 5⁄8 | 5 1⁄2 | 5 1⁄2 | 5 1⁄2 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 1⁄8 | 32 | 9 5⁄16 | 5 3⁄4 | 5 3⁄4 | 5 3⁄4 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 3⁄16 | 32 | 9 5⁄16 | 5 3⁄4 | 5 3⁄4 | 5 3⁄4 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 1⁄4 | 32 | 9 5⁄16 | 5 3⁄4 | 5 3⁄4 | 5 3⁄4 | 0.5 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 3⁄8 | 41.5 | 9 7⁄8 | 6 1⁄4 | 6 1⁄4 | 6 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 7⁄16 | 41.5 | 9 7⁄8 | 6 1⁄4 | 6 1⁄4 | 6 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 1⁄2 | 41.5 | 9 7⁄8 | 6 1⁄4 | 6 1⁄4 | 6 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 5⁄8 | 51 | 10 7⁄8 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 11⁄16 | 51 | 10 7⁄8 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 3⁄4 | 51 | 10 7⁄8 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.625 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 7⁄8 | 63 | 12 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.75 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
2 15⁄16 | 63 | 12 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.75 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 | 63 | 12 | 7 1⁄4 | 7 1⁄4 | 7 1⁄4 | 0.75 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 3⁄16 | 72 | 12 7⁄8 | 7 7⁄8 | 7 7⁄8 | 7 7⁄8 | 0.75 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 1⁄4 | 72 | 12 7⁄8 | 7 7⁄8 | 7 7⁄8 | 7 7⁄8 | 0.75 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 7⁄16 | 8.1 | 13 1⁄2 | 8 | 8 | 8 | 0.875 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 1⁄2 | 8.1 | 13 1⁄2 | 8 | 8 | 8 | 0.875 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 11⁄16 | 136 | 14 1⁄2 | 9 1⁄2 | 9 1⁄2 | 9 1⁄2 | 0.875 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 3⁄4 | 136 | 14 1⁄2 | 9 1⁄2 | 9 1⁄2 | 9 1⁄2 | 0.875 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
3 15⁄16 | 166 | 15 1⁄2 | 10 1⁄4 | 10 1⁄4 | 10 1⁄4 | 1 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
4 | 166 | 15 1⁄2 | 10 1⁄4 | 10 1⁄4 | 10 1⁄4 | 1 | 6 | |||||||||||||||||||||||||||||||||||||||||||||||||
4 7⁄16 | 234 | 17 1⁄2 | 11 | 11 | 11 | 1 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
4 1⁄2 | 234 | 17 1⁄2 | 11 | 11 | 11 | 1 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
4 15⁄16 | 294 | 18 3⁄8 | 11 3⁄4 | 11 3⁄4 | 11 3⁄4 | 1.25 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
5 | 294 | 18 3⁄8 | 11 3⁄4 | 11 3⁄4 | 11 3⁄4 | 1.25 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
5 7⁄16 | 399 | 19 1⁄4 | 14 1⁄4 | 14 1⁄4 | 14 1⁄4 | 1.25 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
5 1⁄2 | 399 | 19 1⁄4 | 14 1⁄4 | 14 1⁄4 | 14 1⁄4 | 1.25 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
5 15⁄16 | 578 | 20 | 16 | 16 | 16 | 1.5 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||
6 | 578 | 20 | 16 | 16 | 16 | 1.5 | 8 |
All product weights are listed in pounds (Lbs.) unless otherwise noted.
