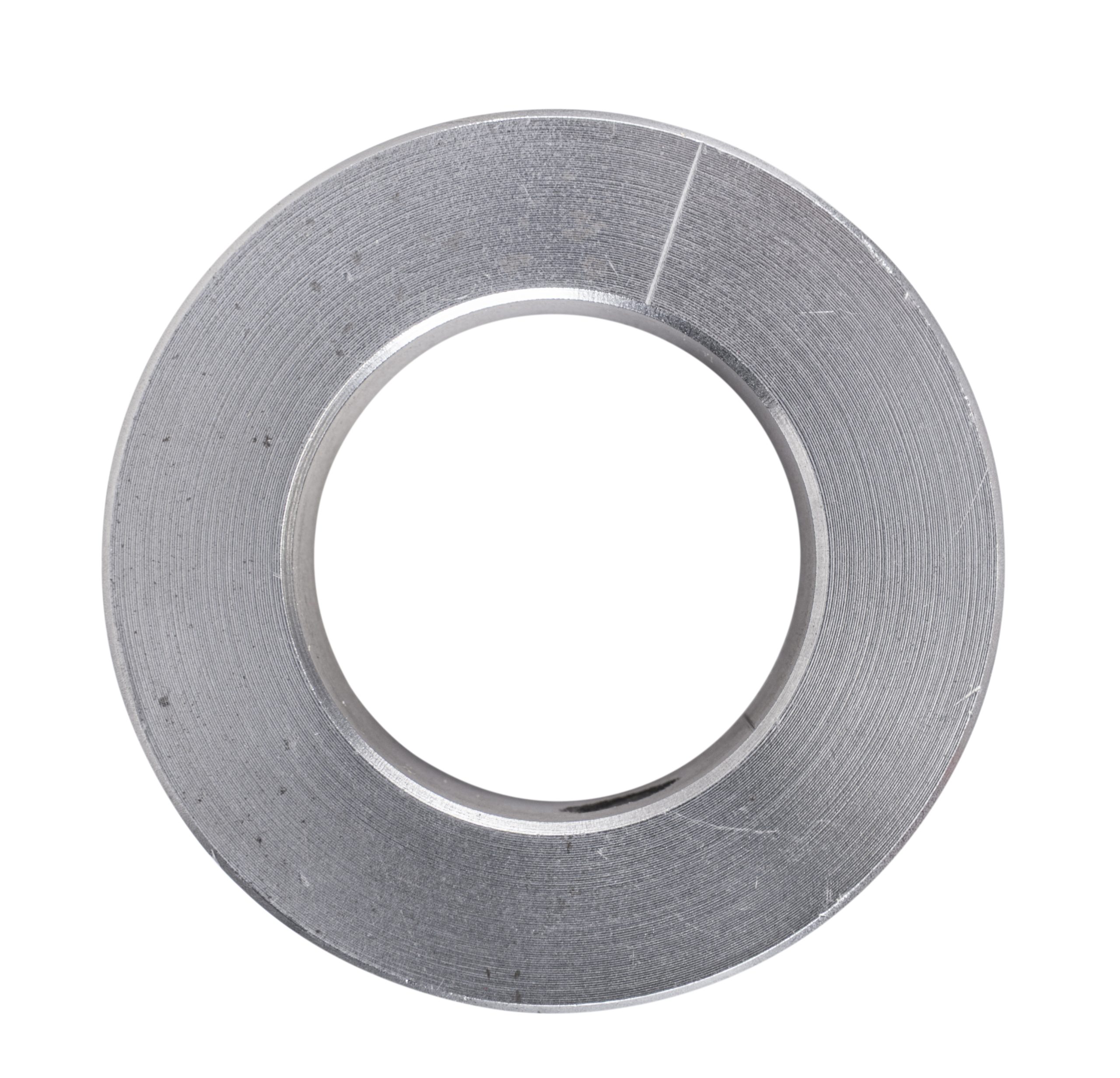

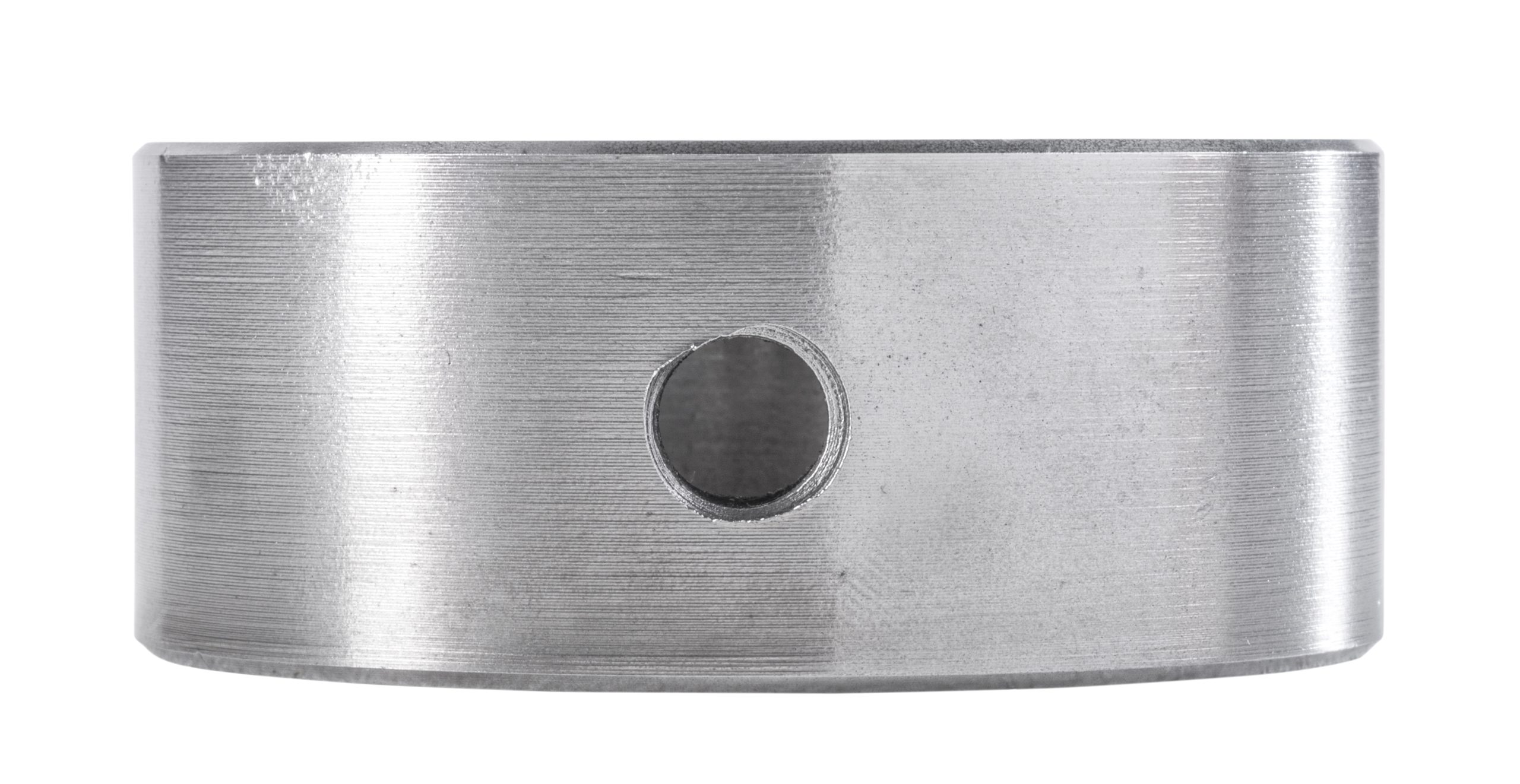

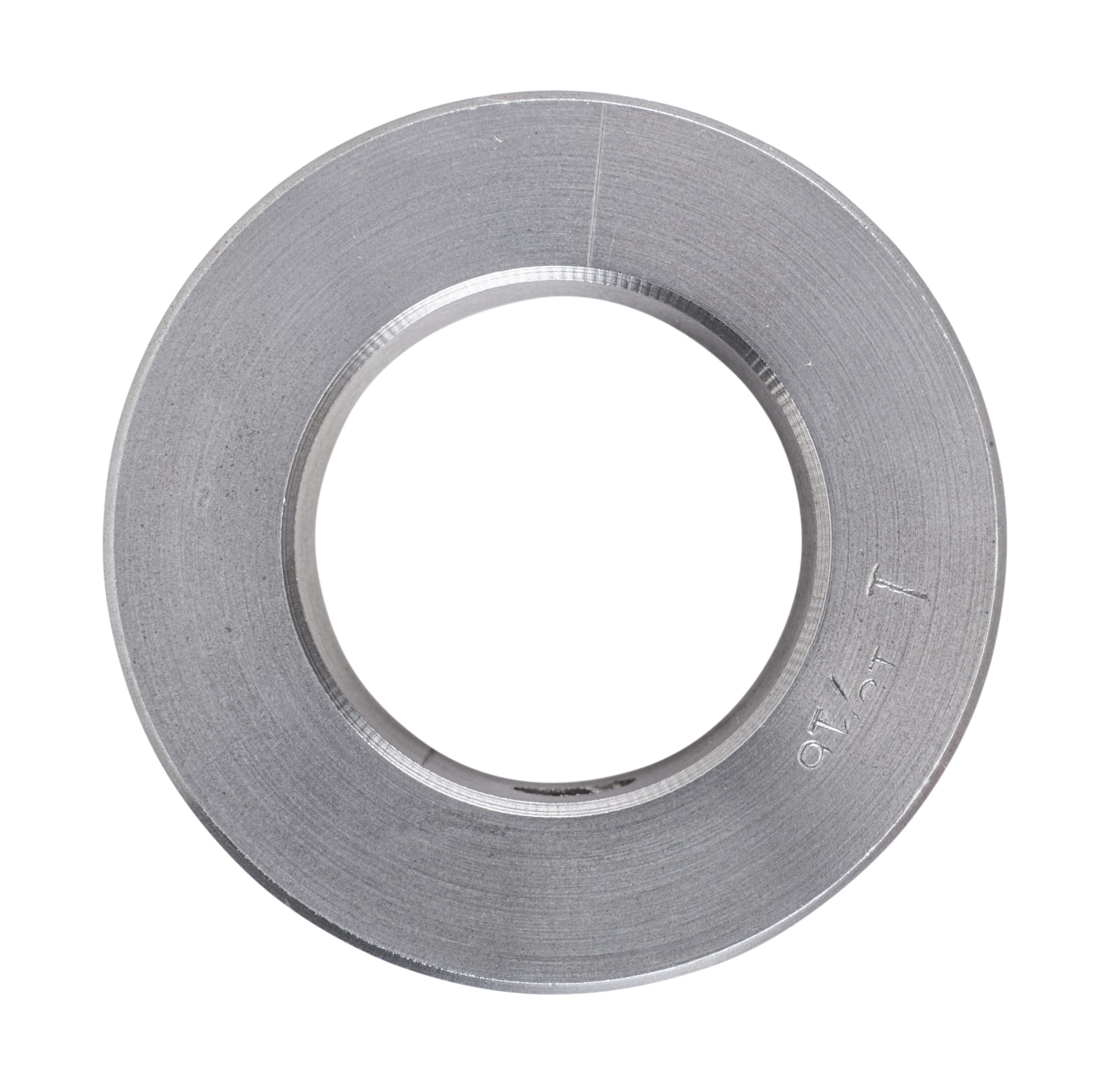

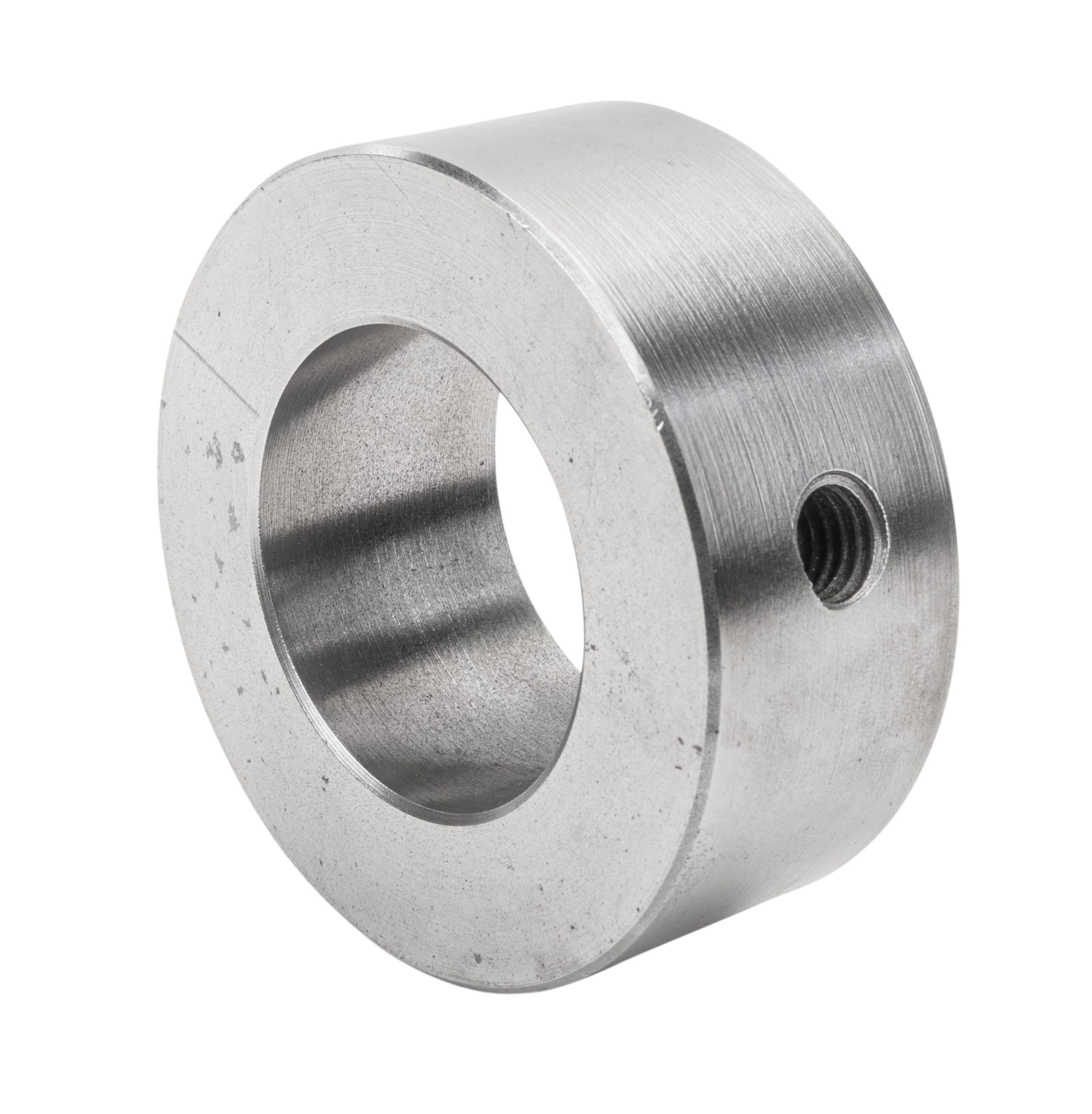

Solid cast iron collars are the heavy-duty type and are available up to 8″ shaft size. They are machined all over and fastened to the shaft with socket head screws.

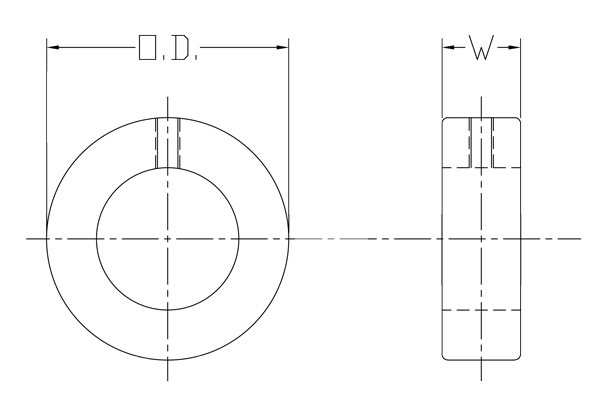

Part Number | Shaft Size (in.) | Wt. | App. Wt. | Wt. (Oz.) | A (in.) | AA (in.) | B (in.) | BB (in.) | Bolts Size (in.) | C (in.) | CC (in.) | D (in.) | D (Min.) (in.) | D (Max.) (in.) | E (in.) | F (in.) | F Bolt (in.) | F Dia. Bolt (in.) | F Screw (in.) | G (in.) | H (in.) | Inside Dia. (in.) | J (in.) | K (in.) | Keyway Size (in.) | L (in.) | Length (in.) | M (in.) | N (in.) | Number of Bolts | Outside Dia. (in.) | P (in.) | Pipe Tap | Q (in.) | R (in.) | S (in.) | Set Screw (in.) | T (in.) | V (in.) | W (in.) | Width (in.) | Y (in.) | Press No. | Shipping Wt. (lbs.) | Dia. of Work (in.) | Capacity Over Table (in.) | Capacity Over Plate (in.) | Size of Ram (in.) | Leverage Ratio | App. Tons Press. | Height of Press (in.) | Largest Arbor (in.) | Base Dimensions (in.) | Size of Rolls | Number of Rolls | Split Outer Race |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 15⁄16 | 1.75 | 3 3⁄8 | 1 3⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 1.75 | 3 3⁄8 | 1 3⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
2 7⁄16 | 3 | 4 1⁄4 | 1 1⁄2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
2 1⁄2 | 3 | 4 1⁄4 | 1 1⁄2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
2 15⁄16 | 5 | 5 | 1 5⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 | 5 | 5 | 1 5⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 3⁄16 | 7 | 5 1⁄2 | 1 5⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 1⁄4 | 7 | 5 1⁄2 | 1 5⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 7⁄16 | 8 | 5 3⁄4 | 1 3⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 1⁄2 | 8 | 5 3⁄4 | 1 3⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 11⁄16 | 9 | 6 1⁄4 | 1 3⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
3 15⁄16 | 10.5 | 6 1⁄2 | 1 7⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 10.5 | 6 1⁄2 | 1 7⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
4 3⁄16 | 11 | 7 | 1 7⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
4 7⁄16 | 13.5 | 7 1⁄4 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
4 15⁄16 | 17 | 8 | 2 1⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
5 7⁄16 | 20 | 8 3⁄4 | 2 1⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
5 15⁄16 | 22 | 9 1⁄4 | 2 1⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
6 | 22 | 9 1⁄4 | 2 1⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
6 1⁄2 | 25 | 10 | 2 1⁄4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
7 | 30 | 10 1⁄2 | 2 3⁄8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
7 1⁄2 | 35 | 11 3⁄8 | 2 1⁄2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
8 | 45 | 12 1⁄8 | 2 7⁄8 |
All product weights are listed in pounds (Lbs.) unless otherwise noted.
Every Royersford product is crafted right here in the USA, combining over a century of hands-on experience with the kind of quality you only get from American manufacturing.
